| 污水處理廠格柵選型方案 |
| 發布者：成都優普環保設備工程有限公司 發布時間：2021/8/26 點擊次數：1700 |
(1)手動清渣格柵 手動清理格柵通常由圓形或矩形截面的條組成，有垂直架設的，但更常采用與水平呈60°～80°的斜安裝方式，以便更加容易地清理柵渣。有少數設計成可移動(通過滑槽)或者可通過樞軸轉動，以便于對下游渠道的清理。在一些污水提升單元中，有時為降低操作維護的難度，使用可提升式沖孔網吊籃替代格柵。這類系統的操作清理并不簡便因此通常僅用于間歇運行的情況(如旁路)。 (2)自動清渣格柵 ①前清式(清渣耙在迎水面)格柵 這種格柵的柵架通常由矩形或梯形截面、有著銳邊或圓角邊的柵條(降低被固體物質卡住的風險)組成。有些設備采用專門的篩架( Johnson型，間隙可以選擇0.5mm至幾毫米)或者穿孔板，非常適合用作細格柵(甚至用作濾網)。柵渣在格柵背面清除。前清式格柵主要有四種類型: a. DC曲面格柵

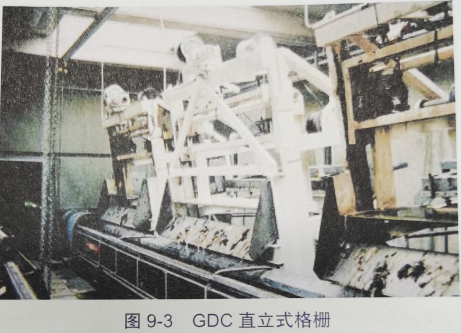

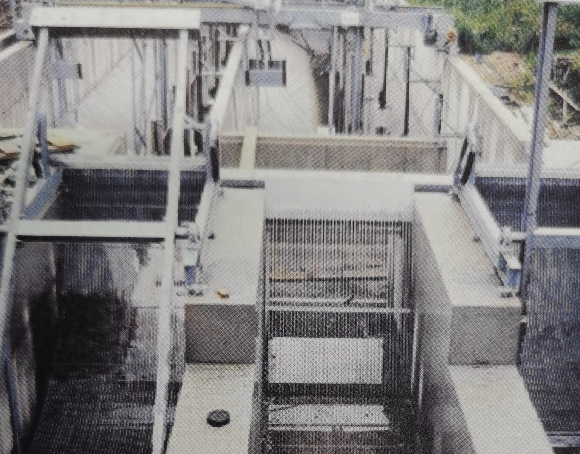

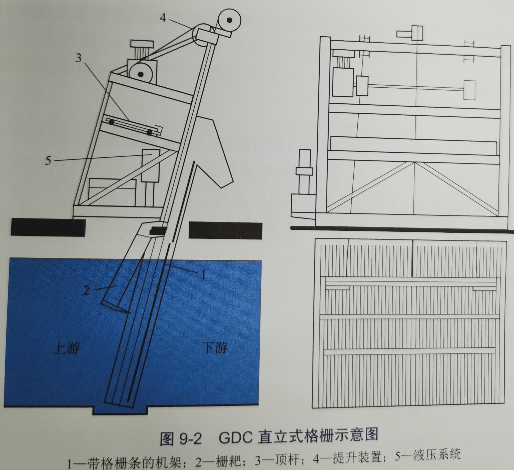

其條間隙為1025m，優點為具有較大的有效表面積和較簡單的機械設計。 四個清渣粑安裝在可以繞水平軸轉動的機械臂上來清理格柵齒條。但為了避免堵塞的風險，建議在其上游設置一個砂石攔截井這種類型的格柵非常適用于水中沒有過量柵渣且安裝渠道較淺的中等規模水廠。 b.GDC往復清理的直格柵 柵條間隙在10～100mm之間，一般垂直或與水平呈80°安裝。柵條頂端剛剛高出最高液面，接至一金屬或混凝土平臺。

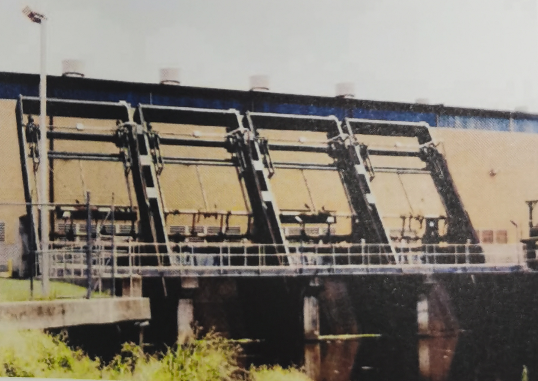

柵條是由循環鏈式系統驅動的副刀和清渣把來清理的。該系統將柵渣提升到整個架的頂部然后翻轉，使其掉落在一個稍微遠離棚架的位置。通常使用自動清渣處理系統來清理頂部區域。 Climber格是一種特別堅固，機架高度較高(＞10m)的直立式格柵，其清渣粑帶有齒條，并由小齒輪裝置驅動。
并且雜質較少(如地表水取水)的來水時，可以采用移動式柵耙進行清理，它每次只清理一部分格柵面，并在清理完成后橫向移動。 C.回轉式格柵 這種間隙為3～15mm的格柵系統采用了連續鏈條柵架，這些具有特殊鉤形的粑齒，通過串接軸連接形成環形格柵簾，柵渣被提送到頂部，然后在背面自行掉落。 把齒由連接臂(鏈節)和鉤形端頭組成。鉤形端頭錯位推移離開齒，從而清理出柵渣，隨后由一個轉刷完成自動清理過程。 d.階梯格柵 柵條間隙為3～15mm，格柵篩架由兩組平行的柵片組成，一組為靜片，一組為動片，兩組柵片交替排列裝配成階梯形。 由一組鏈臂驅動移動柵片進行轉動，逐級將柵渣向上提升，直至到達頂部排渣位置。 ②后清式(背耙式)格柵 某些格的清渣系統采用設在柵架背面的循環鏈條。雖然存在柵渣掉入下游水體中的風險，但是這種格柵可以用作對清渣能力要求很高的初級格柵，能夠處理柵渣量很大的原水。 |
